جدول اشتال میلگرد یک منبع کامل برای کسب اطلاعاتی چون وزن، ابعاد و سطح مقطع استاندارد میلگردها در صنعت ساخت و ساز است. این جدول براساس استاندارد DIN آلمان ایجاد شده است. مرجع تولید پروفیل‌ها و مقاطع فولادی در ایران استاندارد DIN و جدول اشتال است، به همین دلیل یک منبع پر کاربرد برای مهندسان عمران، فعالان حوزه فولاد و مجریان ساخت و ساز است.
اطلاعاتی مختصر درباره جدول اشتال میلگرد
جدول اشتال میلگرد با پارامتر های مختلفی تشکیل شده است که در ادامه اطلاعات کاملی درباره هر یک پارامتر به شما ارائه می دهیم.
- پارامتر U2: سطح روکش میلگرد است که برای هر پروفیلی هر چه این عدد کوچکتر باشد، به همان اندازه سطح نازکتری از روکش برای مقاومت در برابر آتش سوزی مورد نیاز است.
- پارامتر W: همان گشتاور مقاوم است که از آن برای تخمین مقاومت پروفیل مورد نظر، در برابر تنش برشی استفاده می‌شود.
- پارامتر G: وزن هر متر از میلگرد است، به این ترتیب که مطابق با سایر پارامترهای جدول اشتال می‌توان وزن میلگرد را به دست آورد. پارامتر G با نام طول دقیق نیز نامیده می‌شود.

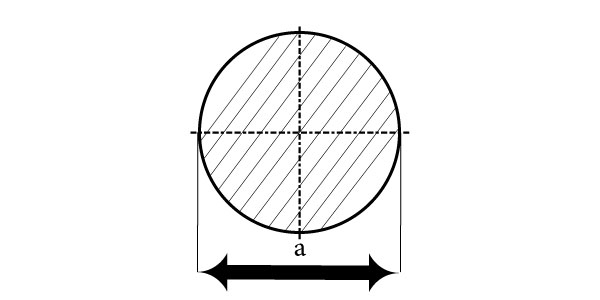

- پارامتر d: قطر یا سایز میلگرد است که پارامتری اساسی در جدول اشتال و وزن میلگرد به شمار می‌آید.
- پارامتر flache: این پارامتر در جدول اشتال میلگرد با واحد مترمربع قرار دارد و بیان کننده سطح میلگرد در طول یک متر آن است.
راهنمای استفاده از جدول اشتال میلگرد
از آنجا که جدول اشتال یک کتابچه کوچک و فوق العاده کاربردی است، هر مهدس عمران، اجرا کننده ساختمان، دانشجو عمران و... و به آن نیازمند است تا با مراجعه به جدول اشتال و استفاده از اطلاعات دقیق و مطابق استاندارد آن علاوه بر صرفه‌جویی در زمان، دقت کار را تا حدود زیادی افزایش داده و خطای محاسبات را کاهش دهد.اساس کار جدول اشتال میلگرد، آزمون‌وخطا است، به این صورت که ابتدا سطح مقطع میلگرد را باید حساب کرد و پس از محاسبه باید با مقادیر سطح مقطع درج شده در جدول اشتال مقایسه کرد. درستون مساحت سطح مقطع به دنبال کوچک‌ترین عددی باشید که مساوی یا بزرگ‌تر از مقدار آرماتور موردنظر شما باشد. در مرحله بعد سایر مقادیر میلگرد را با اطلاعات دیگر متناظر با مقطع موردبررسی قرار دهید. درصورتی‌که این اطلاعات مطابق با هم بودند، مقدار انتخابی شما درست است و از عکس این موضوع بود، به سراغ سطح مقطع بعدی بروید و اطلاعات را با میلگرد هایی که دارید مطابقت دهید. ما فایل مشخصات جدول وزنی را برای شما قرار داده ایم. با دانلود ان اطلاعات مورد نظر خود را بیابید.

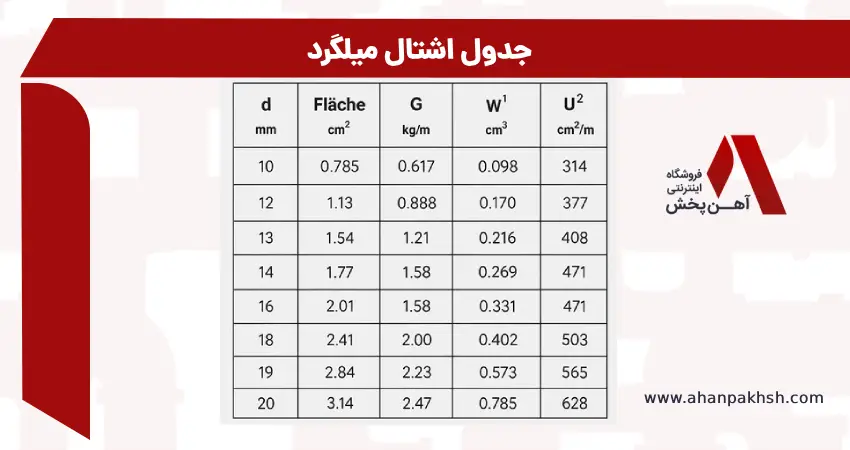

| U2 cm2/m | W1 cm3 | G kg/m | Flache cm2 | d mm |
|---|---|---|---|---|
| 314 | 0.098 | 0.617 | 0.785 | 10 |
| 377 | 0.170 | 0.888 | 1.13 | 12 |
| 408 | 0.216 | 1.04 | 1.33 | 13 |
| 440 | 0.269 | 1.21 | 1.54 | 14 |
| 471 | 0.331 | 1.39 | 1.77 | 15 |
| 503 | 0.402 | 1.58 | 2.01 | 16 |
| 565 | 0.573 | 2.00 | 2.54 | 18 |
| 597 | 0.673 | 2.23 | 2.84 | 19 |
| 628 | 0.785 | 2.47 | 3.14 | 20 |
